音響設備的使用

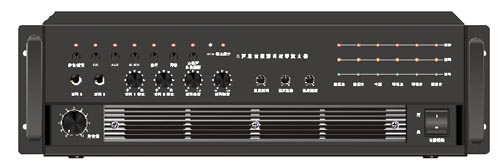

1.音頻功率放大器
音頻功率放大器音頻功率放大器是數字系統終端放映的還音設備，該設備具備以下功能：
模擬音頻5.1聲道音頻輸入。
1.立體聲雙聲道音頻輸入。
2.數字音頻同軸輸入。
3.具備Dolby Digital數字音頻解碼器�！ �
4．6通道模塊化高保真功率放大器�！ �
5.每通道RMS功率200W/8Ω�！ �
6.具備話筒輸入功能�！ �
7.簡明快捷的操作方式，完善可靠的安全保護措施。

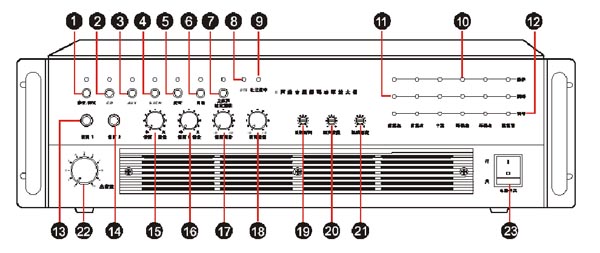

2.功放前面板
音頻功率放大器前面板
1（【靜音/測試】鍵）：多功能復用鍵，用于整機靜音和噪聲序列測試。按一下該鍵處于靜音狀態，同時其上方的紅色指示燈會閃爍提示；再按一下該鍵，整機退出靜音狀態，指示燈熄滅。整機靜音不包括話筒。
2～6：輸入信號選擇按鍵，選擇不同的輸入音頻信號。
7（【立體聲/杜比邏輯】鍵）：該按鍵適用于數字音頻輸入，用于選擇立體聲和杜比邏輯狀態兩種聽音模式，其上方的指示燈顯示紅色表示是立體聲，顯示綠色表示是杜比邏輯解碼狀態。
8～9：數字音頻解碼顯示，顯示數字音頻解碼格式。
10（【保護】指示燈）：各聲道保護指示燈。在開機后3～5秒內所有聲道保護指示燈會點亮，說明開機后需要延遲一段時間以保護音箱。在使用過程中，如果某聲道出現過載、短路、超溫、輸出直流等異常情況時，相應聲道會自動進入保護狀態，同時相應的保護指示燈會點亮，只有在故障排除后方可恢復。
11（【削峰】指示燈）：各聲道削峰指示燈。當輸入信號過大而進入削峰狀態時，相應聲道削峰指示燈會點亮，此時需要調整增益或音量減小以退出削峰狀態。
13～14（【話筒】輸入）：話筒輸入接口。
15～20（【話筒】旋鈕）：調整相應話筒的音量、延遲時間、回聲、混響等。
21（【主音量】旋鈕）：用于調節整機的總音量。
22【電源開關】：用于控制整機總電源的通斷。從上面按入，電源被接通；從下面按入，電源被切斷。

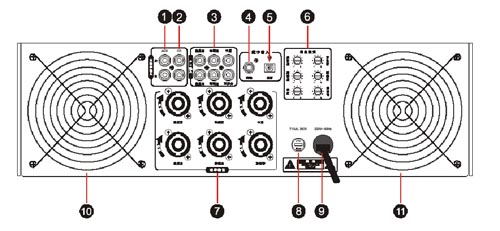

3.功放后面板
音頻功率放大器前面板
1～2（【立體聲模擬】輸入接口）：立體聲模擬音頻輸入接口。
3（【5.1聲道】輸入接口）：5.1模擬音頻信號輸入接口。
4～5（【數字音頻】輸入接口）：數字音頻輸入接口。
6（【增益微調】旋鈕）：6個聲道的增益控制旋鈕。
8【電源保險盒】：整機交流電源輸入的總保險。
9【電源線】：整機交流電源通過該電源線被送入。
10～11【散熱風扇】：后置式散熱風扇。
4.音響設備連接

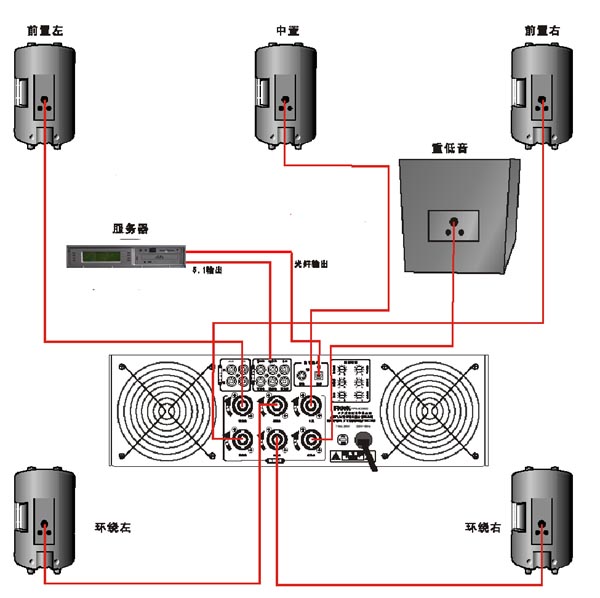

音響設備連接圖
音響設備的連接如圖4-23所示，連接音頻功放與音箱時，連接線兩端的插頭一定要插到底，并向右擰，直到進入卡位，聽到“咔”的一聲并有明顯手感時為止，以確保連接真正到位。拔出時做相反操作即可。

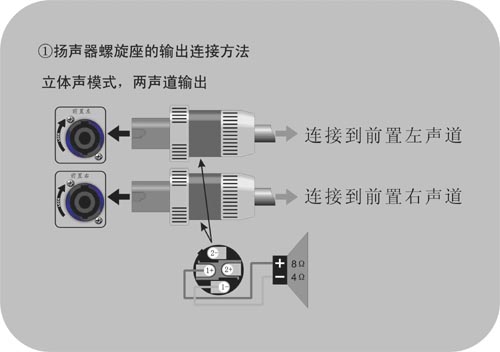

插頭及內部結構示意圖
確認連接正確無誤后，注意開機順序：先開終端播放服務器電源，再開音頻功率放大器電源，關機時則按開機順序相反操作。
5.簡單故障處理
